Marquage de numéros de châssis VIN sur la ligne de production

Mecagrav est l’un des leaders dans le domaine de l’industrie automobile en ce qui concerne les équipements de marquage de numéros de châssis (VIN).

Une application typique, montrée avec la machine de marquage fixée sur la partie inférieure du passage de roue tandis que la tête de marquage inscrit automatiquement les 19 caractères du numéro VIN.

L’information de marquage est liée à un système informatique central, permettant ainsi une intégration complète dans le système de production. Lors du marquage, l’opérateur peut réaliser d’autres tâches, si bien que la productivité est optimisée.

L’inscription de codes VIN est l’une des applications des produits Mecagrav dans le domaine automobile. Les composants utilisés doivent être facilement identifiés et leur lieu et date de fabrication doivent pouvoir être retrouvés. Les produits sont utilisés pour satisfaire cette demande.



Volant d’inertie pour moteur diesel

De façon générale, le marquage est réalisé pour identifier de façon permanente, comme c’est le cas pour les numéros de série ou les numéros VIN mais Mecagrav conçoit des systèmes pour d’autres applications de marquage.

Ce système complet est intégré dans la ligne de production de moteurs diesel pour marquer des roues de volant (volant d’inertie).
Les volants d’inertie sont chargés dans le système, saisis puis retournés pour localiser le haut du volant.

Trois marquages d’horodatage sont ensuite réalisés sur le bord de la pièce. Ces marquages doivent être marqués avec précision car ils peuvent ensuite être utilisés pour régler correctement le moteur.



Fourches de moto

Les produits standards sont souvent utilisés comme base d’équipements de marquage spécifiques. Cette presse de 25 tonnes a été modifiée pour permettre de travailler sur la fourche arrière d’une moto.

Un montage spécial ainsi qu’un poinçon gravé (également fabriqué par Mecagrav) avec la presse modifiée permettent de proposer une solution complète.



Marquage de composants

De nombreux produits Mecagrav sont utilisés pour marquer des numéros de châssis VIN, généralement sur des véhicules terminés ou quasiment terminés.
Ce système de marquage inscrit le numéro VIN dans le support du tableau de bord avant assemblage du véhicule.

Le marquage est réalisé en utilisant une molette gravée de différents caractères (semblable aux imprimantes à marguerite) qui est pressé contre le support de tableau de bord métallique.



Marquage par embossage d’un numéro VIN avec les logos constructeur et un exemple de caviardage. Application Automobile. Machine utilisée : Marqueur VIN.
Marquage par embossage du numéro VIN sur véhicule utilitaire entièrement automatisé.
Application automobile. Machine utilisée : marquage VIN.
Marquage par Rayage d’un numéro VIN. Application automobile. Machine utilisée : SCRIBE MS.
Marquage micropercussion code datamatrix. Application automobile. Machine utilisée : Gravomatic 3000.
Marquage par embossage du numéro VIN sur véhicule tourisme et utilitaire. Application Automobile. Machine Utilisée : Marqueur VIN.
Marquage laser sur tube acier, avec dispositif rotatif et aspirateur. Application Automobile. Laser utilisée : LASER YAG 20W.
Marquage micropercussion de bloc moteur aluminium. Détection du modèle sur le poste, marquage du texte et du code datamatrix correspondant, dans le même cycle relecture du code datamatrix avec caméra intégré à la tête de marquage. Application Automobile. Machine utilisée : Gravomatic 2020 LP, caméra utilisée : Verismart.

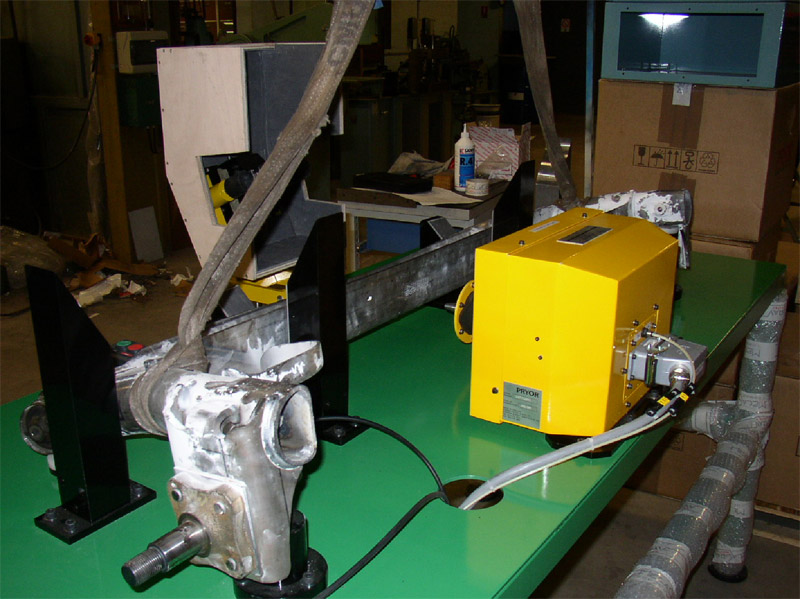

Marquage micropercussion sur Fusée. Machine spéciale qui saisie la fusée et la présente devant la tête de marquage, la dépose et l’éjecte. Machine spéciale entièrement conçue par Mecagrav. Application Automobile. Machine utilisée : Gravomatic 2020 LP.
Marquage par frappe, Cé de marquage avec blocage 3 points équipé d’un numéroteur. Application automobile.
Exemple d’un numéroteur dédié au marquage à chaud (avec cage laiton et bloc chauffant). Application automobile.
Marquage d’une bande métallique à l’aide de 2 numéroteurs, un mâle, l’autre femelle. Ces étiquettes seront ensuite insérées dans des moules de fabrication de pneu de véhicule. Machine Utilisée : Numéroteur RF.
Marquage sur traverse acier en micropercussion avec établi et fixation adaptés à la pièce. Machine utilisée Gravomatic 2020 LP.
Sertissage et marquage avec une presse de type Hydro-pneumatique. Machine entièrement réalisée par Mecagrav (étude, fabrication, Montage)
Marquage micropercussion sur couronne lourde et volumineuse. Un système d’accroche et de positionnement permet de garantir un bon marquage. Machine utilisée : Pistolet PM50. Automobile.
Marquage par frappe d’un numéro de pièce. Machine utilisée : MGV 19VP
Marquage Laser sur pièce plastique rigide. Les logos et le texte apparaissent avec un contraste élevé permettant une relecture rapide. Marquage très rapide, avec incrémentation et horodatage automatique. Machine Utilisée : Laser YAG 20W.
